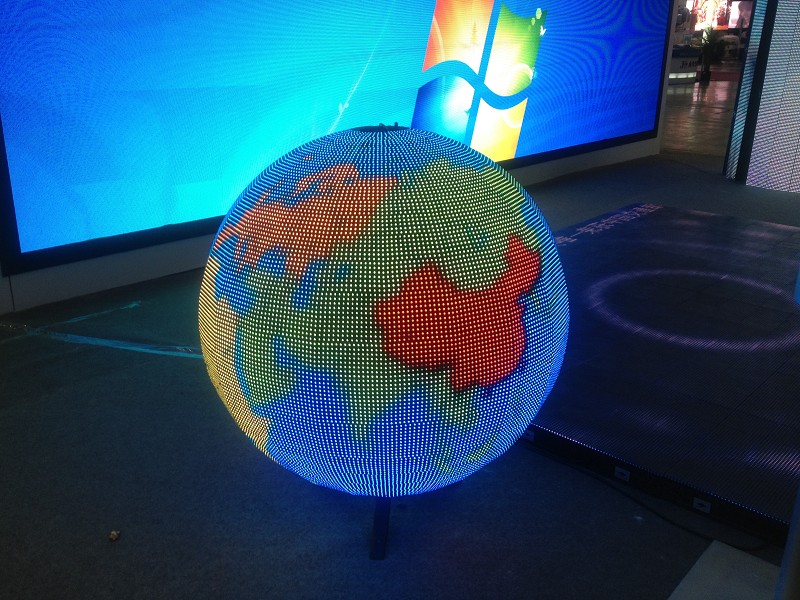

三虹科技LED球形屏产品优势
1、无缝拼接：采用梯形线路设计，可以实现无缝拼接；
2、均匀抽点：支持均匀抽点技术，显示画面不失真；
3、控制灵活：同异步兼容，支持脱机与联机两种方式；
4、散热性好：采用铝制结构性散热解决方案；
5、安装便捷：作为一个完整的系统，支持落地安装、吊装、嵌入式安装等；
6、维护方便：支持前维护和后维护；
三虹科技LED球形屏特点
● 三虹LED球形屏可以用于室外和室内，有透光性，显示像素点距较大，有一定的装饰效果的超大屏显示场合使用，它是居于普通常规显示屏和灯光亮化之间的一种LED显示应用产品；
● 显示单元经过特殊的处理，可拼装成内弧显示面形，外弧显示面形，内圆显示屏面形，S 显示面形，球状形等多种异形屏，有普通常规显示屏无法实现的显示效果；
● 为确保户外现实工程像素点足够亮度，像素正面用硅胶灌封做防水处理，硅胶的颜色可以按工程要求，对照色卡专配，使这与建筑外墙色彩完美协调；
● 像素出线为高低温必能绝佳的硅胶线材，带专业防水接头，专业设计精心打造的全密封防水结构防护等级达到IP67能适应室内外各种温湿度环境，工作环境范围可达-20和+80摄氏度，可淋雨工作；
● 三虹科技LED球形屏采用条形显示单元，视觉冲击力强，安全系数高；
● 三虹科技LED球形屏的可视角度为360度，全方位播放视频，无平面LED显示屏的视角问题；
● 多个像素串联或并联可实现全彩显示，并能清晰播放视频，LED球可同步或者异步控制显示全彩视频，
●三虹科技LED球形屏配有专业音视频处理系统，支持多种外来信号接入，可实现现场直播。
● LED球的直径可按客户要求设计、生产，球面完全由数控完成，精确的模组尺寸，保证了LED球整体圆曲率的一致性，
● 10mmLED球的直径为1M，重量只有75Kgs,专为移动舞台面设计，是租赁行业的一大亮点。
● 三虹科技LED球形屏无需安装，货到即可使用，免安装！
● LED球形屏具有重量轻，抗风性好、安装方便、散热性能好、前后维护方便、防水性能好、抗震性能好、辅助安装框架成本低、无风扇静音等优点；
● 能够像租赁LED显示屏一样，全铝结构设计，重量轻，结构坚固，LED球的安装方式可根据客户要求，设计为移动，吊装，座装；
● 根据客户要求和现场环境，量身定制最合适的LED球形屏解决方案；
三虹科技LED球形屏应用场所：
广泛应用于博物馆、天文馆、科技馆、少年宫、展览馆、体育馆、候机厅、星级酒店、大型露天场所、火车站、港口、商场、酒吧等其他场所；
PH3户内LED球形屏参数定义
户内PH3显示屏管芯参数 |
|||
|
（1）结构示意图 |
|||
|
|
结 构 说明：每像素点采用1红1绿1蓝共三颗LED表贴发光管 灯管封装为：SMD2020 |
||
|
（2）专业分析 |
|||
|
序号 |
分析项目 |
专业分析内容 |
|
|
1 |
配色分析 |
为使配色达到最佳的白平衡效果，配色对LED 发光的亮度有严格要求，其中各种颜色亮度的配色 比例为: R:G:B/3:6:1。 |
|
|
2 |
项 目 |
中心波长 |
晶片厂家 |
|
纯红LED |
620nm-625nm |
乾照 |
|
|
纯绿LED |
520nm-525nm |
华灿 |
|
|
纯蓝LED |
465nm-470nm |
华灿 |
|
PH3户内球形屏技术指标 |
|
|
1、显示屏整屏 |
最佳视距：3 - 110m 直径：3m、6m 视角: 水平120°，垂直60° 存贮温度： -40℃ ～ +85℃ 工作温度：-20℃ ～ +50℃ 相对湿度：10%～95% |
|
2、供电 |
工作电压： 220V±15％ 平均功耗：480W/m2 最大功耗：1000W/m2 |
|
3、控制系统 |
控制主机：联想开天主机或同档次计算机以上 操作系统：WIN 98/ 2000/ XP 控制方式：同步控制 显卡：DVI显卡 |
|
4、主要技术参数 |
1）驱动器件：采用LED专用驱动器件 2）驱动方式：恒流驱动 3）刷新频率：≥1500Hz 4）帧频： ≥60Hz 5）对比度/颜色：4096级 可以显示：4096*4096*4096种颜色 6）亮度：≥1500cd/m2 7）亮度调节方式：软件16级可调 8）视频信号：RF、S-Video、RGB、RGBHV、YUV、YC、COMPOSITION等 9）控制系统采用：PCTV卡＋DVI显卡＋主控卡＋光纤传输（可选） 10）平均无故障时间：10000小时 11）寿命：10万小时 12）平整度：任意相邻像素间≤0.5mm；单元板拼接间隙＜1mm ； 13）均匀性：像素光强、单元板亮度均匀 14）杂点率：＜0.0001 15）电源开关：自动开关 16）开关电源负荷：5V/40A、5V/30A 17）计算机显示模式：1024×768 18）有效通讯距离：网线100m（无中继）,多模光纤500m，单模光纤20km |
|
5、软件 |
LED演播室(MDK) |
|
6、保护技术 |
防潮、防尘、防腐、防静电，同时具有过流、短路、过压、欠压保护功能。 |
|
7、播放内容 |
文本文件，WORD文件，所有图片文件（BMP／JPG／GIF／PCX．．．），所有的动画文件（MPG ／MPEG／MPV／ MPA／AVI／VCD／SWF／RM／RA／RMJ／ASF．．．）。 |
|
8、拼装结构 |
单元模组化结构设计，屏面采用单元板—显示箱体—显示屏组合拼装结构，组装方便。 |
